질화 규소 튜브: 정의, 견고한 이유 및 사용처

질화규소 튜브란 무엇이며 다른 세라믹과 다른 점은 무엇입니까?

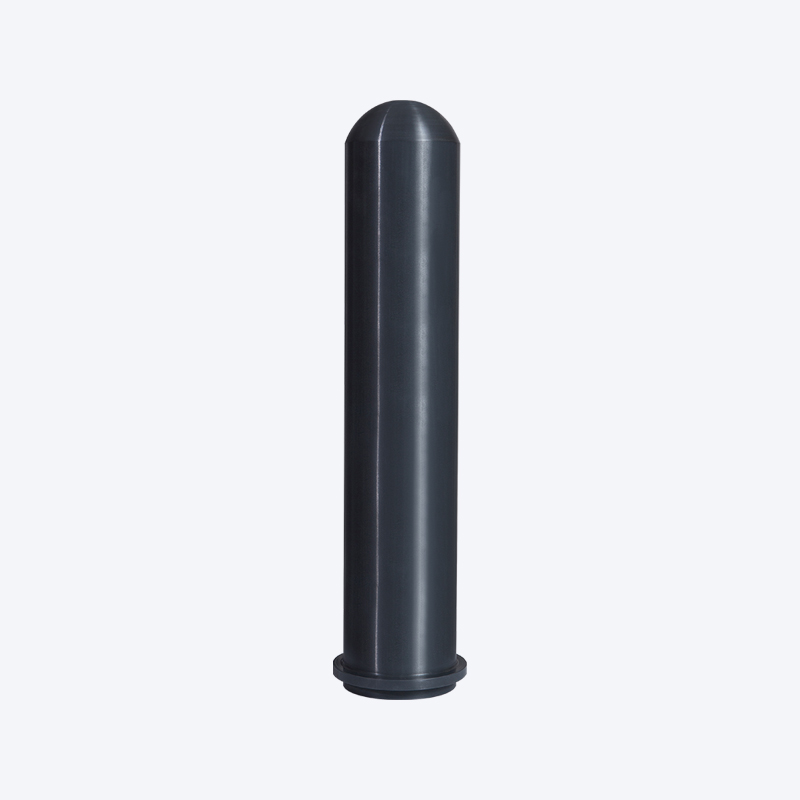

질화규소 튜브는 질화규소(Si₃N₄)로 제조된 중공 원통형 부품으로, 규소와 질소 원자를 조밀하고 공유 결합된 네트워크로 화학 결합하여 형성된 고급 구조 세라믹입니다. 가장 널리 사용되는 공업용 세라믹인 알루미나 또는 지르코니아와 같은 산화물 세라믹과 달리 질화규소는 이온 결합보다는 Si-N 공유 결합의 강도와 방향성에서 탁월한 특성을 얻는 비산화물 세라믹입니다. 원자 구조의 이러한 근본적인 차이는 Si₃N₄ 튜빙에 고강도, 저밀도, 우수한 열충격 저항성 및 산화, 부식 및 기계적으로 까다로운 환경에서의 뛰어난 성능을 동시에 제공하는 놀라운 조합을 제공합니다.

실용적인 측면에서, 질화규소 세라믹 튜브는 1,400°C의 용광로 환경에 배치하고, 급속 냉각하고, 용융 금속에 담그고, 기계적으로 하중을 가할 수 있는 몇 안 되는 재료 중 하나입니다. 이 모든 것이 파손되거나 크게 저하되지 않습니다. 대부분의 금속은 이러한 조건에서 산화되거나 크리프됩니다. 대부분의 다른 세라믹은 열충격으로 인해 깨질 수 있습니다. 이러한 특성의 조합은 질화규소 튜브가 프리미엄 가격을 요구하고 표준 재료가 지속적으로 실패하는 응용 분야에 지정된 이유를 설명합니다.

질화규소 튜브는 외경이 수 밀리미터인 벽이 얇은 실험실 튜브부터 외경 60mm, 길이 1,500mm를 초과하는 대형 산업용 보호 튜브까지 다양한 크기로 상업적으로 이용 가능합니다. 필요한 특정 등급, 소결 방법 및 치수 공차는 최종 용도에 따라 크게 달라지며 이러한 변수의 올바른 조합을 선택하는 것은 기본 재료 선택만큼 중요합니다.

질화규소 튜빙의 주요 물리적 및 기계적 특성

성능상의 이점 실리콘 질화물 튜브 경쟁 재료보다 더 중요한 것은 특정 물리적, 기계적, 열적 특성에 뿌리를 두고 있습니다. 이러한 특성을 정량적 측면에서 이해하면 엔지니어와 구매자는 정보에 근거한 비교를 수행하고 이해관계자에게 재료 선택 결정을 정당화할 수 있습니다.

높은 파괴 인성과 높은 굴곡 강도의 조합은 특히 주목할 만합니다. 대부분의 세라믹은 서로 교환됩니다. 매우 단단한 재료는 부서지기 쉽고 치명적인 균열이 전파되기 쉽습니다. 질화규소는 길쭉한 β-Si₃N₄ 입자의 미세 구조가 미세 규모에서 섬유 강화 복합재처럼 작용하여 균열이 재료를 통해 직선으로 전파되는 것을 허용하지 않고 방향을 바꾸고 연결하기 때문에 두 가지 모두를 달성합니다.

질화규소 등급 및 제조 방법: 실제로 필요한 등급

모든 질화 규소 튜브가 동일한 방식으로 제조되는 것은 아니며 재료의 밀도를 높이는 데 사용되는 소결 공정은 최종 미세 구조, 밀도, 강도 및 비용에 큰 영향을 미칩니다. 주요 등급을 이해하면 과도하게 또는 과소하게 지정하는 것보다 귀하의 응용 분야에 적합한 튜브를 지정하는 데 도움이 됩니다. 두 가지 모두 상당한 비용 영향을 미칩니다.

HPSN(열간 압착 실리콘 질화물)

핫프레스 질화규소는 질화규소 분말에 MgO, Al2O₃, Y2O₃ 등의 소결조제를 첨가하여 고압(보통 20~30MPa)과 고온(1,600~1,800°C)을 동시에 가해 제조됩니다. 이 공정은 완전 치밀화를 촉진하고 Si₃N₄ 등급 중 가장 높은 기계적 강도와 가장 낮은 다공성을 가진 재료를 생산합니다. 800-1,000MPa의 굴곡 강도를 달성할 수 있습니다. 그러나 열간 압착 공정은 생산할 수 있는 모양을 제한합니다. 평판, 디스크, 짧은 원통과 같은 단순한 형상은 실용적이지만 복잡하거나 벽이 얇은 튜브는 어렵고 비용이 많이 듭니다. HPSN은 일반적으로 최대 강도가 ​​주요 요구 사항이고 기하학적 제약이 허용되는 경우에 사용됩니다.

소결 반응 결합 질화 규소(SRBSN)

SRBSN은 2단계 공정으로 생산됩니다. 먼저 실리콘 금속 분말을 원하는 녹색 모양으로 형성하고 ~1,300°C에서 질화하여 매우 낮은 수축률로 모양을 유지하는 반응 결합 질화규소(RBSN)로 변환합니다. 생성된 다공성 RBSN 프리폼은 소결 보조제를 사용하여 더 높은 온도에서 소결되어 잔류 다공성을 닫고 거의 전체 밀도를 달성합니다. 이 경로를 사용하면 벽이 길고 벽이 얇은 튜브를 포함한 복잡한 형상을 우수한 치수 정확도와 상대적으로 저렴한 툴링 비용으로 생산할 수 있습니다. SRBSN 튜브는 600-800MPa의 굽힘 강도와 뛰어난 열충격 저항성을 제공하므로 열전대 보호 튜브, 침지형 히터 덮개 및 산업용 용광로 응용 분야에 가장 일반적으로 선택됩니다.

가스압력 소결 실리콘 질화물(GPSSN)

가스압력 소결은 고온 소결 시 높은 질소 분위기(일반적으로 1~10 MPa)를 사용하여 1,700°C 이상의 온도에서 질화규소의 분해를 억제하므로 열간 압착에 사용되는 압착 장비 없이도 더 높은 치밀화 온도가 가능합니다. 그 결과 HPSN에 가까운 강도와 인성을 가지면서도 형태를 자유롭게 만들 수 있는 완전히 밀도가 높은 소재가 탄생했습니다. GPSSN은 다른 등급의 결정립계 유리 상이 연화되기 시작하는 고온(1,200°C 이상)에서 강도 유지가 필요한 응용 분야에 특히 유용합니다. 일반적으로 까다로운 항공우주, 터빈 및 고성능 산업 응용 분야에 사용됩니다.

반응 결합 실리콘 질화물(RBSN)

후속 소결 단계 없이 반응 결합된 질화규소는 완전 조밀 등급보다 강도가 낮은(일반적으로 굴곡 강도가 150~300MPa인) 다공성 재료(잔류 기공률 10~25%)를 생성합니다. RBSN의 주요 장점은 치수 정밀도입니다. 실리콘 금속을 질화하면 사실상 부피의 순 변화가 전혀 발생하지 않기 때문에 RBSN 부품은 실리콘 금속 상태에서 거의 최종 치수로 기계 가공된 다음 치수 변화가 거의 없이 질화될 수 있어 비용이 많이 드는 소결 후 다이아몬드 연삭 작업이 필요하지 않습니다. RBSN 튜브는 최대 강도에 대한 요구보다 치수 정밀도나 복잡한 내부 형상이 더 중요한 저응력 응용 분야에 사용됩니다.

질화규소 튜브의 주요 산업 응용 분야

질화 규소 세라믹 튜브는 놀라울 정도로 광범위한 산업 분야에 걸쳐 사용되며 각각은 재료 기능의 서로 다른 하위 집합을 활용합니다. 각각의 경우에 해당 응용 분야에는 대체 재료가 일상적으로 파괴되거나 급속히 저하되는 조건이 포함됩니다. 이것이 바로 Si₃N₄ 튜브의 더 높은 비용이 정당화되는 이유입니다.

고온로의 열전대 보호 튜브

질화규소 보호 튜브의 가장 확립된 응용 분야 중 하나는 1,200°C 이상에서 작동하는 산업용 용광로의 열전대 외장입니다. 열전대 보호 튜브는 열전대 센서 전선과 혹독한 용광로 대기 사이의 물리적, 화학적 장벽 역할을 하여 산화성 가스, 부식성 연소 생성물 및 기계적 접촉으로부터 전선을 보호하는 동시에 오류를 최소화하면서 온도 신호를 전달합니다. 질화규소 튜브는 공기 중에서 최대 1,400°C까지 산화에 저항하고, 다른 세라믹에 비해 높은 열 전도성을 가지며(튜브 벽과 내부 감지 접합부 사이의 열 지연을 줄임) 균열 없이 용광로 시작 및 종료에 따른 반복적인 열 순환을 견딜 수 있기 때문에 이 역할에 탁월합니다.

특히 알루미늄 용해 및 유지로에서 질화규소 열전대 보호 튜브는 알루미나 대체 튜브보다 성능이 훨씬 뛰어납니다. 용융된 알루미늄은 알루미나 튜브를 빠르게 적시고 관통하여 몇 주 내에 파손 및 열전대 파손을 초래합니다. 질화규소는 용융된 알루미늄이나 대부분의 기타 비철금속에 젖지 않으므로 동일한 조건에서 수개월 또는 수년 내에 서비스 수명을 측정할 수 있습니다.

용융 금속 침지 히터 외장 및 라이저 튜브

질화 규소 침지 튜브는 알루미늄, 아연, 마그네슘 다이 캐스팅 및 주조 작업에서 전기 침지 히터용 덮개 및 저압 다이 캐스팅 기계의 라이저 튜브로 널리 사용됩니다. 이러한 응용 분야에서 튜브는 장기간 동안 700~900°C의 온도에서 용융 금속과 직접적이고 지속적으로 접촉합니다. 용융 알루미늄에서 Si₃N₄의 비습윤 특성은 여기서 중요한 특성입니다. 이는 금속이 튜브 벽으로 침투하는 것을 방지하고 경쟁 재료를 파괴하는 열화 메커니즘을 제거합니다. 높은 열충격 저항성(용융 금속으로의 초기 급락에 필수적), 용융물에 대한 화학적 불활성, 용융 금속 기둥의 정수압 하에서의 기계적 강도의 조합으로 인해 질화규소는 이러한 까다로운 응용 분야에 적합한 재료입니다.

반도체 및 태양광 산업 공정용 튜브

반도체 웨이퍼 제조 및 태양전지 제조에서 질화규소 튜브는 확산로, 산화로 및 화학기상증착(CVD) 반응기 내부의 공정 튜브 및 보트 캐리어로 사용됩니다. 이러한 환경에는 초고순도 요구사항, 제어된 반응성 가스(HCl, O2, N2, H2) 분위기, 최대 1,200°C의 정밀 제어 온도가 포함됩니다. 질화 규소는 석영이 유리화되지 않고 구조적 완전성을 잃기 시작하는 온도에서 석영 튜브에 비해 금속 오염 수준이 매우 낮습니다. Si₃N₄ 프로세스 튜브는 또한 최신 반도체 프로세스에서 흔히 발생하는 빠른 가스 퍼지 사이클의 열 충격에 대한 탁월한 저항성을 제공합니다.

항공우주 및 가스 터빈 부품

질화규소는 저밀도, 고온 강도 유지 및 우수한 크리프 저항이 결합되어 항공우주 응용 분야에 매력적인 구조용 세라믹이 됩니다. Si₃N₄ 튜브 및 관형 구성품은 가스 터빈 연소 라이너 인서트, 고효율 복열기용 열교환기 튜브, 높은 작동 온도에서 중량 감소를 통해 어떤 금속 합금도 따라올 수 없는 성능 및 연료 효율성 이점을 제공하는 노즐 구성품에 연구 및 구현되었습니다. 항공우주 채택의 과제는 재료 성능이 아니라 신뢰성 입증 및 인증입니다. 세라믹 부품에는 고유한 결함 민감도를 설명하기 위해 광범위한 확률론적 설계 방법론이 필요합니다.

화학 처리 및 부식성 유체 처리

질화규소 세라믹 튜브는 강산(불화수소산 제외), 적당한 온도의 알칼리 및 금속 대체 물질을 부식시키는 공격적인 유기 화합물이 포함된 화학 처리 환경에서 반응 튜브, 열 교환기 튜브 및 흐름 파이프로 사용됩니다. Si₃N₄은 실온에서 대부분의 무기산에 내성을 가지며 금속 옵션이 경제적으로 허용할 수 없는 속도로 부식에 의해 저하되는 고온에서도 우수한 내화학성을 유지합니다. 공정 흐름의 금속 오염이 허용되지 않는 특수 화학 물질, 의약품 및 전자 화학 물질의 생산에서 질화 규소 튜브는 화학적 불활성과 기계적 견고성을 모두 제공하여 구조적 공정 구성 요소로 기능합니다.

질화 규소 튜브와 기타 고성능 세라믹 튜브 비교

까다로운 응용 분야를 위해 세라믹 튜브를 선택하는 엔지니어는 일반적으로 질화규소와 하나 이상의 경쟁 고급 세라믹 재료 중에서 선택합니다. 올바른 선택은 애플리케이션이 요구하는 특정 속성 조합에 따라 달라집니다. 다음 비교에서는 가장 일반적으로 평가되는 대안을 다루고 있습니다.

탄화 규소 튜브는 고온 구조 응용 분야에서 질화 규소에 가장 가까운 경쟁자입니다. SiC는 불활성 대기에서 더 높은 열 전도성과 1,400°C 이상에서 약간 더 나은 성능을 제공하지만 파괴 인성이 낮기 때문에 기계적 충격이나 심각한 열 충격으로 인한 치명적인 파손에 더 취약합니다. 주조 환경의 열전대 보호와 같이 열충격과 기계적 부하가 모두 존재하는 응용 분야의 경우 Si₃N₄는 SiC의 더 높은 온도 한계에도 불구하고 일반적으로 더 안전한 선택입니다.

질화규소 튜브 지정 방법: 치수, 공차 및 표면 마감

질화 규소 세라믹 튜브를 주문하려면 표준 금속 또는 플라스틱 튜브를 주문하는 것보다 더 정확한 사양이 필요합니다. Si₃N₄은 소결 후 다이아몬드 연삭으로 가공된 취성 재료이기 때문에 치수 공차와 표면 마감은 사용 중인 부품의 비용과 신뢰성 모두에 직접적인 영향을 미칩니다. 무엇을 지정해야 하는지, 그리고 실제로 필요한 정밀도 수준을 알면 성능 저하 없이 비용을 제어하는 ​​데 도움이 됩니다.

• 외부 직경(OD) 및 내부 직경(ID): 표준 상업용 질화규소 튜브는 약 6mm ~ 60mm 범위의 외경과 2mm ~ 10mm의 벽 두께로 제공됩니다. 맞춤형 치수는 요청 시 제작됩니다. 모호함을 피하기 위해 OD 및 벽 두께가 아닌 OD 및 ID를 별도로 지정하고 공차가 소결된 치수에 적용되는지 아니면 지상 치수에 적용되는지 명시합니다. ±0.05~0.1mm의 접지 공차는 정밀 애플리케이션의 경우 일반적입니다. 소결된 공차는 상당히 더 넓습니다(등급 및 크기에 따라 ±0.5~1.0mm).
• 길이: SRBSN 등급의 경우 소결 질화규소 튜브는 최대 약 1,500mm의 표준 길이로 제공됩니다. 공칭 길이와 허용 공차를 지정합니다. 일반적으로 길이에 맞춰 절단하는 튜브의 경우 ±1~2mm이고 튜브가 어셈블리의 정지부에 등록되어야 하는 경우에는 더 촘촘합니다.
• 직진도: 긴 질화규소 튜브(300~400mm 이상)는 소결 과정에서 약간의 휘어짐이 나타날 수 있습니다. 최대 직진도 편차를 지정합니다. 일반적으로 표준 등급의 경우 길이 300mm당 0.5mm, 정밀 용도의 경우 300mm당 0.2mm입니다. 센서 와이어가 묶이지 않고 보어의 전체 길이를 통과해야 하는 열전대 보호 튜브의 경우 직진성은 특히 중요합니다.
• 표면 마무리(Ra): 소결된 표면의 거칠기는 대략 Ra 1.5–3.0 μm입니다. 일반 엔지니어링 응용 분야의 경우 접지 표면을 Ra 0.4–0.8 μm로 지정하고 정밀 또는 밀봉 표면의 경우 Ra 0.1–0.2 μm로 지정할 수 있습니다. 미세한 표면 마감은 추가 연삭 과정으로 인해 비용이 크게 증가하며 튜브 표면이 밀봉, 슬라이딩 접촉을 형성하거나 결함이 있는지 광학적으로 검사하는 경우에만 필요합니다.
• 끝 형상: 튜브 끝이 열려 있어야 하는지, 닫혀 있어야 하는지(돔형 또는 바닥이 평평함) 또는 모따기되어야 하는지 지정합니다. 열전대 외장의 가장 일반적인 구성인 폐쇄형 보호 튜브는 응력 집중을 방지하기 위해 폐쇄형 종단을 최소 벽 두께와 최대 내부 모서리 반경으로 지정해야 합니다. 취급 및 설치 중 치핑을 방지하려면 열린 끝 부분을 모따기하거나 둥글게 처리하는 것이 좋습니다.
• 밀도와 다공성: 중요한 응용 분야의 경우 최소 밀도(일반적으로 SRBSN의 경우 ≥3.1g/cm3, GPSSN의 경우 ≥3.2g/cm3)를 지정하고 측정된 밀도 값에 대한 적합성 인증서를 요청하십시오. 허용 가능한 수준 이상의 다공성은 서비스 수명을 단축시키는 산화, 부식 및 용융 금속 침투에 대한 우선적인 경로를 생성합니다.

취급, 설치 및 서비스 수명 고려 사항

최고의 질화규소 튜브라도 잘못 취급, 설치 또는 작동하면 성능이 저하되거나 조기에 실패할 수 있습니다. 세라믹은 금속 부품이 일상적으로 허용하는 관행을 용납하지 않습니다. 투자로부터 완전한 가치를 얻으려면 특정 취급 요구 사항을 이해하는 것이 필수적입니다.

취급 및 보관

질화규소 튜브는 정밀 표면의 오염을 방지하기 위해 깨끗한 면이나 니트릴 장갑으로 취급해야 합니다. 튜브를 피팅에 넣거나 빼기 위해 금속 도구를 사용하지 마십시오. 세라믹 표면에 기계적 점 하중이 가해지면 사용 중 열적 또는 기계적 응력으로 전파되는 표면 균열이 발생할 수 있습니다. 튜브를 패딩 처리된 랙에 수직으로 보관하거나 부드러운 지지대에 수평으로 보관하여 휘거나 접촉 손상을 방지합니다. 설치하기 전에 적절한 조명 아래에서 각 튜브에 칩, 균열 또는 표면 결함이 있는지 검사하십시오. 반복적인 하중을 가하면 세라믹 균열이 점진적으로 커지므로 눈에 띄는 균열이나 가장자리 칩이 있으면 거부 사유가 됩니다.

설치 모범 사례

질화규소 튜브를 금속 하우징, 브래킷 또는 내화 지지체에 설치할 때 항상 세라믹과 단단한 금속 접촉 표면 사이에 규정을 준수하는 중간층(일반적으로 세라믹 섬유 슬리브, 고온 개스킷 재료 또는 유연한 흑연 테이프)을 제공하십시오. 직접적인 금속-세라믹 고정 클램핑은 적당한 클램핑 힘에서도 세라믹을 파손시키는 응력 집중을 생성합니다. Si₃N₄ 튜브와 주변 금속 구조 사이에 열팽창 차동 간격을 허용합니다. 질화규소는 약 3 × 10⁻⁶ /°C로 팽창하는 반면 강철은 12 × 10⁻⁶ /°C로 팽창합니다(4배 더 빠른 속도). 따라서 실온에서 꼭 맞게 설치된 튜브는 온도가 상승함에 따라 강철에서 압축됩니다.

열 순환 및 램프 속도

다른 세라믹에 비해 질화규소의 뛰어난 열충격 저항에도 불구하고 극도로 급격한 온도 변화는 여전히 내부 열 응력을 발생시킵니다. 실험실용 튜브 퍼니스 또는 반도체 확산 튜브와 같이 퍼니스 가열 및 냉각이 제어되는 응용 분야의 경우 벽 두께가 5mm 이상인 튜브의 경우 램프 속도를 분당 5~10°C로 제한합니다. 용융 금속에 빠르게 담그는 것이 불가피한 주조 환경에서 용광로 삽입 및 추출 작업의 경우 담그기 전에 튜브를 최소 200~300°C로 예열하여 초기 열 구배를 줄입니다. 이 한 번의 방법으로 용융 금속 응용 분야에서 튜브 서비스 수명을 50% 이상 연장할 수 있습니다.

모니터링 및 수명 종료 지표

지속적으로 고온에서 사용되는 질화규소 보호 튜브는 정기적으로(일반적으로 예정된 생산 중단 시간 동안) 검사해야 합니다. 튜브의 수명이 거의 다 되었다는 표시에는 예상 범위를 넘어서는 눈에 보이는 표면 산화 또는 변색, 뜨거운 끝에서의 치수 변화(국부적인 재료 손실 또는 크리프를 나타냄), 기밀성 손실(밀폐형 튜브의 압력 테스트로 감지 가능), 두드릴 때 청각 반응의 청각적 변화(투명한 링이 아닌 둔한 링은 내부 균열을 나타냄), 외부 표면의 눈에 보이는 균열 또는 파편 등이 포함됩니다. 제품 오염, 열전대 손실 및 장비 손상의 위험이 있는 서비스 장애를 기다리기보다는 검사 결과에 따라 사전에 튜브를 교체하십시오.

질화규소 튜브 소싱: 공급업체에서 찾아야 할 사항

질화규소 세라믹 튜브의 글로벌 시장에는 자체 제조 역량을 갖춘 주요 고급 세라믹 제조업체부터 제3자 생산업체로부터 소싱을 받는 유통업체에 이르기까지 광범위한 공급업체가 포함됩니다. Si₃N₄ 튜브의 품질, 일관성 및 신뢰성은 공급업체마다 크게 다르며, 중요한 응용 분야에서 표준 이하의 재료를 받으면 심각한 결과를 초래할 수 있습니다. 다음 기준은 일관되고 애플리케이션에 적합한 제품을 제공할 수 있는 공급업체를 식별하는 데 도움이 됩니다.

• 자체 제조 및 재판매: 자체 Si₃N₄ 튜브를 제조하는 공급업체는 분말 선택, 소결 조건 및 품질 테스트를 직접 제어할 수 있습니다. 이러한 추적성은 배치 간 일관성이 필요하고 제조 품질을 감사할 권리가 있는 경우 중요합니다. 유통업체는 경쟁력 있는 가격을 제공할 수 있지만 일반적으로 제조 프로세스에 대한 투명성이 낮고 주문 간에 소스를 전환할 수 있습니다.
• 품질 인증 및 테스트 문서: 평판이 좋은 공급업체는 측정된 밀도, 사용된 소결 공정 및 치수 검사 결과를 명시한 각 배송에 적합성 인증서를 제공합니다. 중요한 응용 분야의 경우 공급업체가 생성한 데이터에만 의존하기보다는 공인 테스트 실험실에서 제3자 재료 특성 테스트 데이터(굽힘 강도, 열 전도성, 화학 성분)를 요청하십시오.
• 맞춤형 제조 능력: 귀하의 응용 분야에 비표준 치수, 폐쇄형 끝단, 가공 기능 또는 특정 표면 마감이 필요한 경우 공급업체가 이러한 기능을 생산할 수 있는 내부 다이아몬드 연삭 및 가공 기능을 갖추고 있는지 확인하십시오. 많은 유통업체는 표준 카탈로그 크기만 공급할 수 있습니다.
• 애플리케이션 엔지니어링 지원: 최고의 질화규소 튜브 공급업체는 귀하의 응용 분야에 적합한 등급을 선택하고 치수를 올바르게 지정하는 데 도움이 되는 기술 지원을 제공합니다. 이는 처음으로 다른 세라믹 재료나 금속에서 Si₃N₄로 전환하고 설치 설계, 열 순환 절차 및 예상 서비스 수명에 대한 지침이 필요한 경우 특히 유용합니다.
• 최소 주문 수량 및 리드타임: 질화규소 튜브는 필수품이 아닙니다. 표준 크기는 빠른 배송을 위해 재고가 있을 수 있지만, 맞춤 크기는 일반적으로 제조에 4~12주의 리드 타임이 필요합니다. 예산을 책정하기 전에 최소 주문 수량을 명확히 하십시오. 일부 제조업체에서는 비표준 품목에 대해 최소 10~20개의 주문을 요구하는데, 이는 소량 사용자의 재고 및 현금 흐름 계획에 영향을 미칩니다.
